تشخیص نشت 3 در 1 لوله زیرزمینی PQ BT تشخیص نشت آب و گاز چند منظوره

پی کیو - نشت یاب چند کاره لوله بی سیم 3 در 1 سری BT

معرفی ابزار

نشت یاب چند منظوره بی سیم PQ - سری BT نسل جدیدی از نشت یاب بی سیم چند منظوره است که به طور مستقل توسط موسسه ما تحقیق و توسعه یافته است، به طور خاص برای تشخیص نشت خط لوله تحت فشار و جهت خط لوله.این سری از ابزارها می توانند با جمع آوری و تجزیه و تحلیل صدا و سیگنال نشتی یا گاز نشت خط لوله، مشکل نشتی خط لوله فشار خارجی را به طور موثر و راحت حل کنند.با نصب دستگاه صوتی در رابط خط لوله، همچنین می تواند مکان و جهت خطوط لوله فلزی و غیرفلزی زیرزمینی را به دقت تعیین کند.برای بازرسی نشتی ها و جهت خطوط لوله آب لوله کشی، آتش نشانی و خطوط لوله گرمایش در شبکه خارجی مناسب است.

اصول کارکرد، اصول جراحی، اصول عملکرد

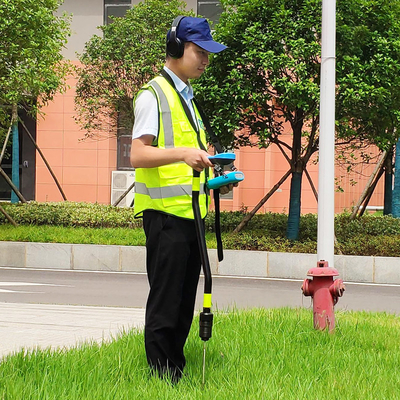

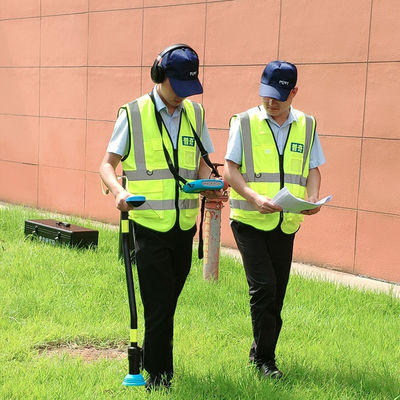

عملکرد تشخیص آکوستیک: با استفاده از سنسور برای جمع‌آوری سیگنال صدا و نمایش نشتی خط لوله، سیگنال جمع‌آوری‌شده به بی‌سیم میزبان ارسال می‌شود، پس از پردازش سیگنال میزبان، به شکل ستون‌های سیگنال بر روی رابط میزبان نمایش داده می‌شود. ارزش های.در همان زمان، صدا نیز از طریق میزبان به هدست بی سیم ارسال می شود، از طریق ترکیب دو روش "شنیدن" و "دیدن" برای تجزیه و تحلیل و تعیین نقطه نشتی.

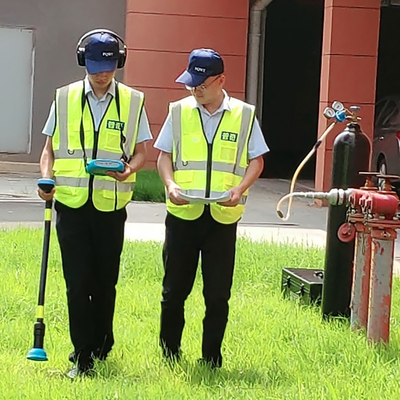

عملکرد تشخیص گاز: با تزریق گاز مخلوط هیدروژن و نیتروژن به خط لوله، از یک حسگر هیدروژن اختصاصی برای جمع‌آوری و تجزیه و تحلیل هیدروژن نشت‌شده، شناسایی محتوای هیدروژن نشت‌شده، نمایش آن بر روی رابط میزبان به شکل ستون‌ها و مقادیر سیگنال استفاده کنید. تغییرات اندازه محتوای هیدروژن را مشاهده کنید.هنگامی که ستون سیگنال موقعیت اندازه گیری شده بالاترین و مقدار آن بزرگترین باشد، می توان قضاوت کرد که موقعیت یک نشت خط لوله است.

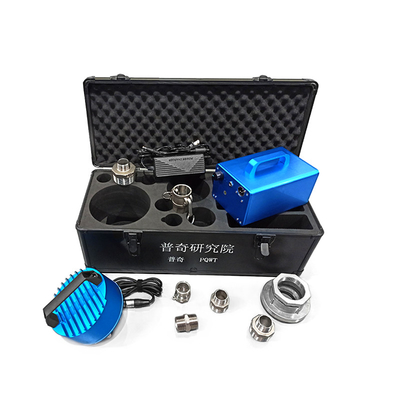

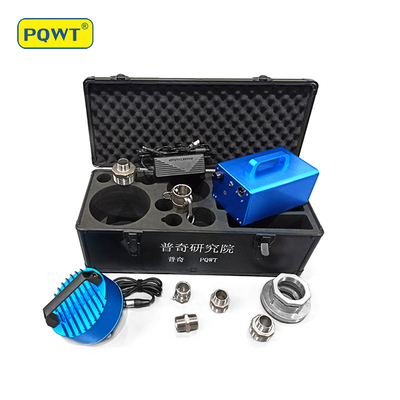

عملکرد مکان یابی خط لوله: هنگامی که جهت خط لوله نامشخص است، می توان یک دستگاه صداگذاری در رابط خط لوله نصب کرد.این دستگاه یک سیگنال موج صوتی خاص را با فرکانس های متعدد در خط لوله تولید می کند.سیگنال به صورت افقی در امتداد خط لوله در هر دو جهت و به صورت عمودی به زمین منتقل می شود، با استفاده از میزبان و سنسور این سیگنال موج صوتی خاص را بر روی زمین جمع آوری می کند و قدرت آن را تجزیه و تحلیل می کند تا جهت و جهت فلز زیرزمینی و غیره را به دقت تعیین کند. خطوط لوله فلزی

اجزاء

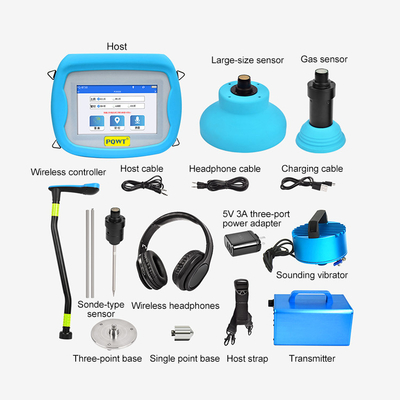

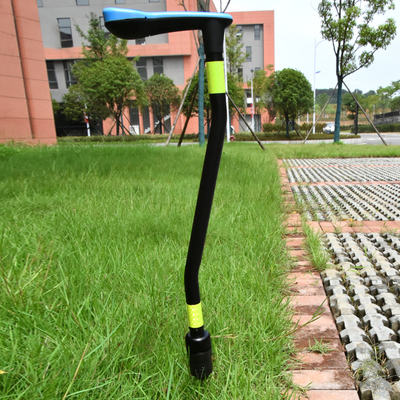

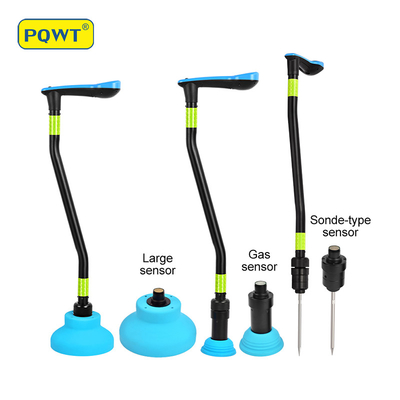

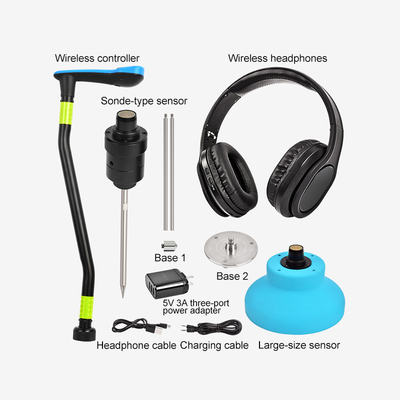

دستگاه میزبان، هدفون بی‌سیم، کنترل‌کننده بی‌سیم، پایه سه نقطه، پایه تک نقطه‌ای، کابل یدکی گوشی، سنسور نوع sonde، شارژر USB 3 پورت 5 ولتی 3 آمپر، کابل شارژ، کابل یدکی میزبان، بند میزبان، سنسور گاز، بزرگ سنسور، ویبراتور صدا، فرستنده
